Gráfico simples em HwGui

[cjp]

Pessoal,
Sou novo em HwGui, estou apenas começando a mexer nisso.

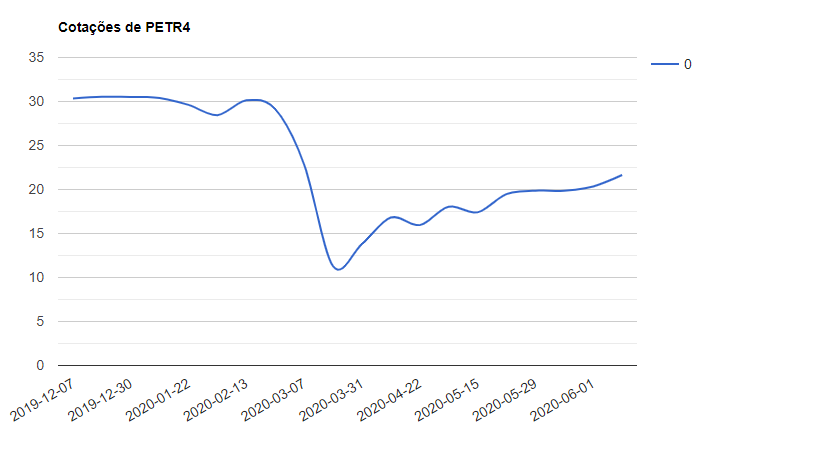

Preciso de ajuda para aprender a fazer um gráfico bem simples, com apenas dois elementos (data X cotação). Pode ser com uma linha variável, ou com colunas X/Y. No anexo tem um exemplo, mas este foi feito em PHP. Preciso fazer algo semelhante em HwGui.
Já pesquisei no fórum, mas não consegui uma solução.
Alguém pode me ajudar?

[alxsts]

Olá!

Na pasta Samples\Graph da HwGUI tem o exemplo de código reproduzido abaixo:

Código: Selecionar todos

#include "windows.ch"
#include "guilib.ch"

Function Main
Local oMainWindow


   INIT WINDOW oMainWindow MAIN TITLE "Example" COLOR COLOR_3DLIGHT ;
     AT 200,0 SIZE 400,100

   MENU OF oMainWindow
      MENUITEM "&Exit" ACTION EndWindow()
      MENUITEM "&Graph1" ACTION Graph1()
      MENUITEM "&Graph2" ACTION Graph2()
      MENUITEM "&Graph3" ACTION Graph3()
   ENDMENU

   ACTIVATE WINDOW oMainWindow
Return nil

Static Function Graph1
Local oModDlg, oFont := HFont():Add( "MS Sans Serif",0,-13 ), oGraph
Local i, aGraph[1]

   aGraph[1] := {}
   FOR i := -40 TO 40
      Aadd( aGraph[1], { i, hwg_cos(i/10) } )
   NEXT

   INIT DIALOG oModDlg CLIPPER TITLE "Graph"        ;
           AT 210,10  SIZE 300,300                  ;
           FONT oFont

   @ 50,30 GRAPH oGraph DATA aGraph SIZE 200,100 COLOR 65280
   // oGraph:oPen := HPen():Add( PS_SOLID,2,oGraph:tcolor )

   @ 90,250 BUTTON "Close"  ;
       SIZE 120,30          ;
       ON CLICK {||EndDialog()}

   ACTIVATE DIALOG oModDlg

Return Nil

Static Function Graph2
Local oModDlg, oFont := HFont():Add( "MS Sans Serif",0,-13 ), oGraph
Local i, aGraph[1]

   aGraph[1] := {}
   FOR i := 1 TO 6
      Aadd( aGraph[1], { "",i*i } )
   NEXT

   INIT DIALOG oModDlg CLIPPER TITLE "Graph"        ;
           AT 210,10  SIZE 300,300                  ;
           FONT oFont

   @ 50,30 GRAPH oGraph DATA aGraph SIZE 200,200 COLOR 65280
   oGraph:nType := 2

   @ 90,250 BUTTON "Close"  ;
       SIZE 120,30          ;
       ON CLICK {||EndDialog()}

   ACTIVATE DIALOG oModDlg

Return Nil

Static Function Graph3
Local oModDlg, oFont := HFont():Add( "MS Sans Serif",0,-13 ), oGraph
Local i, aGraph[1]

   aGraph[1] := {}
   FOR i := 1 TO 6
      Aadd( aGraph[1], i*i )
   NEXT

   INIT DIALOG oModDlg CLIPPER TITLE "Graph"        ;
           AT 210,10  SIZE 300,300                  ;
           FONT oFont
/*
   @ 50,30 GRAPH oGraph DATA aGraph SIZE 200,200 COLOR 65280
   oGraph:nType := 3

   @ 90,250 BUTTON "Close"  ;
       SIZE 120,30          ;
       ON CLICK {||EndDialog()}
*/
   ACTIVATE DIALOG oModDlg

Return Nil

Espero que ajude.

[cjp]

Muito obrigado. Vou estudar os exemplos para colocar no meu sistema.

[cjp]

Sabe me informar se, no Graph1, a aGraph[1] só aceita números? Eu precisaria colocar data e número.
Sabe me dizer se tem como colocar legenda dos dois lados do gráfico? Quero dizer, colocar a data e o número em cada dado.
Estou obtendo uns resultados estranhos nos testes que estou fazendo. Veja, por exemplo:

Código: Selecionar todos

      Aadd( aGraph[1], { day(date()-6), 5 } )
      Aadd( aGraph[1], { day(date()-5), 6 } )
      Aadd( aGraph[1], { day(date()-4), 7 } )
      Aadd( aGraph[1], { day(date()-3), 8 } )
      Aadd( aGraph[1], { day(date()-2), 9 } )
      Aadd( aGraph[1], { day(date()-1), 10 } )
      Aadd( aGraph[1], { day(date()), 11 } )

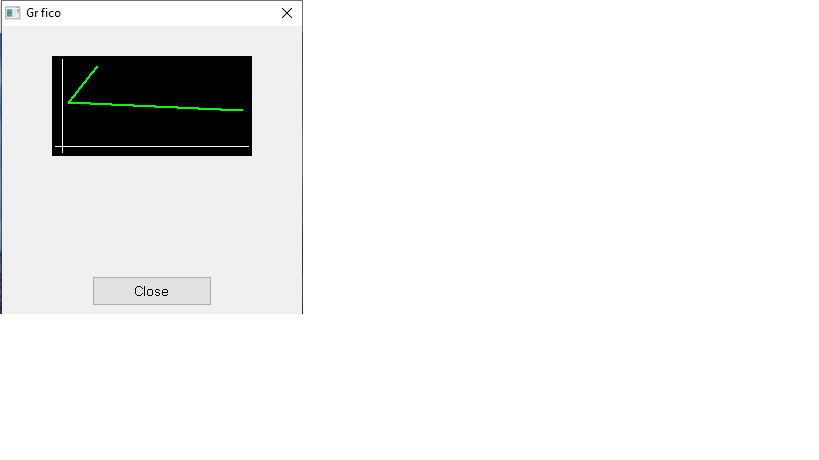

Está resultando a imagem do anexo.
